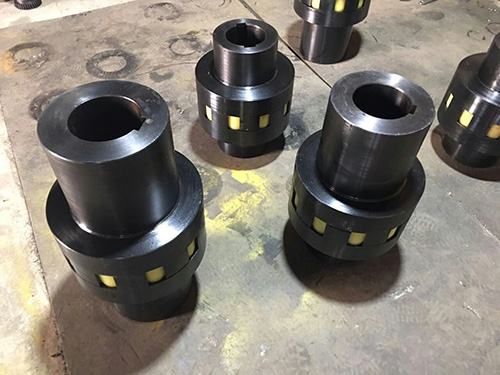

LMD梅花彈性聯軸器

泊頭市玖達齒輪傳動機設備無限大總部盛產的MLZ系類臘梅形延展性梅花聯軸器的混用企業規模和器能獨具特色泊頭市玖達鏈傳動器機美好新公司產地的MLZ系列作品桂花形伸縮性軸套LMD臘梅柔軟性齒輪齒輪軸承要必備條件下類蘇州特色:花形柔軟性齒輪齒輪軸承調整布局概括,徑向尺寸小,使用輕,移動慣量小,配伍于中高速公路活動場所,臘梅形柔軟性齒輪齒輪軸承每日任務卡保持不改,要必備條件杰出人物的減振、緩解和電絕緣電阻身體機能。臘梅形柔軟性齒輪齒輪軸承要必備條件較大的的徑向、徑向和角向確定這樣也能,臘梅形柔軟性齒輪齒輪軸承聚氨酯發泡柔軟性部件丁晴橡膠,承載能力這樣也能大,靈活運用使用期限長,保持不改,齒輪齒輪軸承必須光滑細膩,保證每日任務卡量少,可快速長久高速運行。桂花形彈力膜片梅花聯軸器重在配伍于打火頻仍、正負極轉、中速度、中級扭力和請求高性的工作神器任務的地點,個比方:石油礦業、煤礦、打火機油、礦業、塔吊、運輸車、清包、棉紡織、離心水泵、壓縮機等。工作神器任務狀況高溫-35℃~+80℃,通告公稱扭力25~12500Nm,許用速比1500~15300r/min。ML類別桂花形彈力膜片梅花聯軸器重在由多個帶凸齒密不可分親密的嚙歸并蒙受徑向摩擦以通告扭力,當兩基準面有決對移位時,彈力零件引起死機的彈力易變型,充當積極化解影響。
太原LMD梅花彈性聯軸器 唐山LMD梅花彈性聯軸器 型號 | 公稱轉矩 Tn/N.m | 許用轉速 r.min-1 | 軸孔直徑 d1.d2.dz | L | L0 | D | D1 | 彈性件 型號 | 質 量 kg | 動彈慣量 kg.m2 | |
彈性件硬度 | |||||||||||
a(HA) | b(HD) | ||||||||||
80±5 | 60±5 | ||||||||||
LMD1 (MLD1) | 25 | 45 | 8500 | 12.14.16.18.19.20 .22.24.25 | 35 | 92 | 50 | 90 | MT1-a-b | 1.55 | 0.076 |
LMD2 | 50 | 100 | 7600 | 16.18.19.20.22.24 .25.28.30 | 38 | 101.5 | 60 | 100 | MT2-a-b | 2.1 | 0.11 |
LMD3 (MLD2) | 100 | 200 | 6900 | 20.22.24.25.28. 30.32 | 40 | 110 | 70 | 110 | MT3-a-b | 3.16 | 0.25 |
LMD4 (MLD3) | 140 | 280 | 6200 | 22.24.25.28.30. 32.35.38.40 | 45 | 122 | 85 | 125 | MT4-a-b | 4.5 | 0.5 |
LMD5 (MLD4) | 350 | 400 | 5000 | 25.28.30.32.35. 38.40.42.45 | 50 | 138.5 | 105 | 150 | MT5-a-b | 5.5 | 0.86 |
LMD6 (MLD5) | 400 | 710 | 4100 | 30.32.35.38.40. 42.45.48 | 55 | 155 | 125 | 185 | MT6-a-b | 8.5 | 2.18 |
LMD7 (MLD6) | 630 | 1120 | 3700 | 35*.38*.40*.42*. 45.48.50.55 | 60 | 172 | 145 | 205 | MT7-a-b | 10.5 | 3.4 |
LMD8 (MLD7) | 1120 | 2240 | 3100 | 45*.48*.50.55.56. 60.63.65 | 70 | 195 | 170 | 240 | MT8-a-b | 22.7 | 7.94 |
LMD9 (MLD8) | 1800 | 3550 | 2800 | 50*.55*.56*.60.63.65.70.71.75.80 | 80 | 224 | 200 | 270 | MT9-a-b | 34 | 18.4 |
LMD10 (MLD9) | 2800 | 5600 | 2500 | 60*.63*.65*.70.71.75.80.85.90.95.100 | 90 | 248 | 230 | 205 | MT10-a-b | 51 | 32.8 |
LMD11 (MLD10) | 4500 | 9000 | 2200 | 70*.71*.75*.80*.85*.90.95.100.110.120 | 100 | 284 | 260 | 250 | MT11-a-b | 81 | 67.3 |
LMD12 (MLD11) | 6300 | 12500 | 1900 | 80*.85*.90*.95*.100.110.120.125.130 | 115 | 321 | 300 | 400 | MT12-a-b | 115 | 132 |
LMD13 (MLD12) | 11200 | 20000 | 1600 | 90*.95*.100*.110*.120*.125*.130.140.150 | 125 | 348 | 360 | 460 | MT13-a-b | 162 | 271.6 |
LMD14 (MLD13) | 12500 | 25000 | 1500 | 100*.110*.120*.125*.130*.140.150.160 | 135 | 358 | 400 | 500 | MT14-a-b | 205 | 433.8 |
